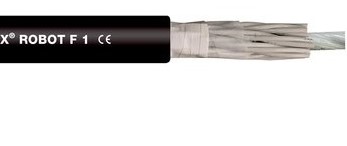

0029641 OLFLEX ROBOT F1 4G6

Наружный Ø, мм	13.3
Вес кг\км	330
PDF-файл для скачивания	Скачать файл

Цена: не указана

Кабели для робототехники с изоляцией из термоплатичного эластомера, в оболочке из полиуретана, для нагрузок на изгиб и торсионное кручение, с сертификацией UL/cUL AWM

OLFLEX ROBOT F1 — силовой кабель и кабель управления для нагрузок на изгиб и торсионное кручение, для жестких условий окружающей среды, сертифицирован UL/cUL AWM

Одновременный изгиб и кручение
Угол кручения до +/-360 °/м
AWM сертификация для Канады и США
Цифровая маркировка жил

Преимущества

Повышение экономической эффективности оборудования благодаря более высокой скорости и ускорению
Большой срок эксплуатации даже в экстремальных условиях благодаря износостойкой наружной оболочке из полиуретана.
Стойкие к смазочным материалам на основе минеральных масел, к разбавленным кислотам, к водным щелочным растворам и к другим химическим соединениям.
Широкий температурный диапазон для применения в экстремальных климатических условиях.
Сертификация для США и Канады, а также экспорт ориентировочных производителей оборудования и аппаратуры

Области применения

Промышленное оборудование и станки
Робототехника
Автомобильная промышленность
В буксируемых кабельных цепях или подвижных частях оборудования
В кабельных сборках роботов с сочлененными манипуляторами, а также для применения в портальных роботах

Характеристики

Износостойкие и стойкие к насечкам
Не поддерживают горение
Повышенная маслостойкость
Гибкие при низких температурах
Оболочка, стойкая к адгезии

Стандарты / Сертификаты соответствия

UL AWM Style 20940
cUL AWM I/II A/B
UL File No. E213974
Выдерживают до 10 млн циклов скручивания
Для применения в буксируемых кабельных цепях. Пожалуйста, соблюдайте указания в приложении Т3 каталога
For travel distances up to 10 m

Конструкция

Токопроводящие жилы из тончайших проволок сечением 0,14–0,5 мм² из луженой меди
Изоляция жил: термопластичный эластомер
Скрутка жил (пар) повивная или пучком
Обмотка лентой PTFE
Оплетка из луженой медной проволоки в версиях с индивидуальным попарным экранированием
Кожух из полиуретана, цвет антрацит

Классификация ETIM 5

ETIM 5.0 Class-ID: EC000104
ETIM 5.0 Class-Description: кабели управления

Классификация ETIM 6

Обозначение класса ETIM 6.0: EC000104
Описание класса ETIM 6.0: контрольный провод

Маркировка жил

До 0,34 мм²: жилы по DIN 47100
От 0,5 мм²: белые жилы с черными цифрами, жилы экранированной пары (2 x 1,0) маркируются номерами 1 + 2

Конструкция жилы

Токопроводящие жилы из тончайших медных проволок

Торсионная нагрузка

Наибольшее скручивающее усилие ± 360 °/м

Минимальный радиус изгиба

Подвижное применение: 10 x D
Неподвижное применение: 4 х D

Номинальное напряжение

IEC: до 0,34 мм² 250 Vss. 0,5—2,5 мм² U0/U 300/500 В UL/CSA: до 1,5 мм² — 600 В, от 2,5 мм² — 1000 В

Испытательное напряжение

До 0,34 мм²: 1500 В
от 0,5 мм²: 2000 В

Жила заземления

G = с ж/з жилой заземления
X = без жилы заземления

Tемпературный диапазон

Подвижное применение: от -40 до +80 °C
Неподвижное применение: от -50 до +80 °C

Производство: LAPP (Германия)
