Температурный диапазон

При монтаже: от -5 до +50 °C (максимальная температура на жиле).
Неподвижное применение: от - 40 до +70 °C (максимальная температура на жиле).

Испытания

Не поддерживают горение при одиночной прокладке, согласно IEC 60332-1-2.
УФ – стойкость согласно EN 50525-1, кабели с черной оболочкой пригодны для наружного применения.

Область применения

Для неподвижного применения внутри и вне помещений.
Для прокладки в земле без дополнительной защиты согласно HD 603/ VDE 0276-603 -ч. 3-G (пункт 4): мин., глубина обычной прокладки 0,6 м, под автомобильными дорогами мин. 0,8 м.
В бетоне при температуре ниже максимальной температуры эксплуатации кабеля +70°C согласно HD 603/VDE 0276-603 – часть 3-G (п. 4).
Токовая нагрузка по HD 603/VDE 0276-603, а также VDE 0298-4.
Применение концентрической жилы в качестве PE (PEN) проводника для работы и защиты электрооборудования.

Примечания

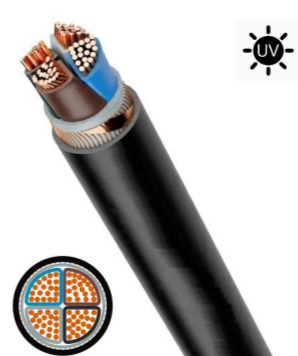

Фотоматериалы и картинки кабелей носят информационный характер, реальное изделие может иметь отличия.
Значения диаметров и весов носят справочный характер. Допускается технологическое отклонение до ±10%.
Хранение кабеля и транспортировка готовой продукции должна производиться согласно ГОСТ 18690 и соответствовать условиям ОЖ3 согласно ГОСТ 15150.
Допускается хранение на крытых складах, исключающих воздействие прямых солнечных лучей, атмосферных осадков и пыли, не более 5 лет.

Конструкция кабеля

Жилы цельные или многопроволочные, 1 или 2 класса гибкости, в соответствии с IEC 60228.
Обозначения жил «re», «rm», «se», «sm»: r – круглая жила; s – секторная жила; e – цельная жила; m – многопроволочная жила.
Изоляция жил: ПВХ компаунд.
Идентификация жил: цветовая маркировка до 5 жил в соотв. VDE 0293-308.
Промежуточная оболочка из ПВХ компаунда.
Концентрическая внешняя жила волнообразной формы из медных проволок, обвитая медной лентой.
Оболочка: ПВХ компаунд, цвет черный RAL 9005.

Минимальный радиус изгиба

Цельные жилы: 15 х D.
Многопроволочные жилы: 12 х D.
Тяговое усилие при прокладке: не более 15 Н/мм2 .

Электрические параметры

Номинальное напряжение: 600/1000 В
Испытательное напряжение: 4000 В AC

Производство: VicabFLEX (Беларусь)
