Информация

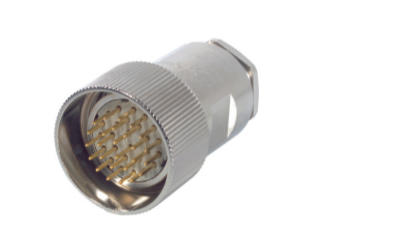

Компактный надежный соединитель для многожильных сигнальных кабелей
Машиностроение, промышленное оборудование
Стойкий к коррозии
Механическая стойкость
Место для монтажа

Преимущества

Наивысшая плотность контактов в маленьком объёме
Типы соединителей под пайку для простого техобслуживания

Области применения

Машино- и станкостроение
Техника измерения, управления и регулирования

Technical Data

• Классификация ETIM 5: ETIM 5.0
• Class-ID: EC002635 ETIM 5.0
• Class-Description: Цилиндрический электрический соединитель (промышленный электрический соединитель)
• Классификация ETIM 6: Обозначение класса ETIM 6.0: EC002635
• Описание класса ETIM 6.0: Круглый штекерный соединитель (промышленный штекерный соединитель)
• Номинальное напряжение, В: 24 B AC / 60 B DC
• Номинальное импульсное напряжение: 1,5 кВ
• Номинальный ток, A: 7,5 A
• Переходное сопротивление: < 3 мОм
• Контакты: Медный сплав, позолоченные
• Количество контактов: 21 конт. / 26 конт.
• Допустимые сечения жил кабеля:
• Соединение пайкой: сеч. до 1,0 мм²
• Материал: Корпус: медный сплав, покрытый никелем
• Изолятор: термопласт
• Уплотнение: неопрен. резина
• Класс защиты: IP 67 (максимально, зависит от применяемых кабельных вводов)
• Количество разъединений: 500
• Tемпературный диапазон: от -40°C до +100°C, кратковременно до +125°C

Производство (Германия)
