Преимущества

• Соединительный разъём F6 для использования с основанием на панели A4 или разъёмом кабеля D6.
• Мощный до 12 А, несмотря на крайне экономичную конструкцию для тесных пространств.

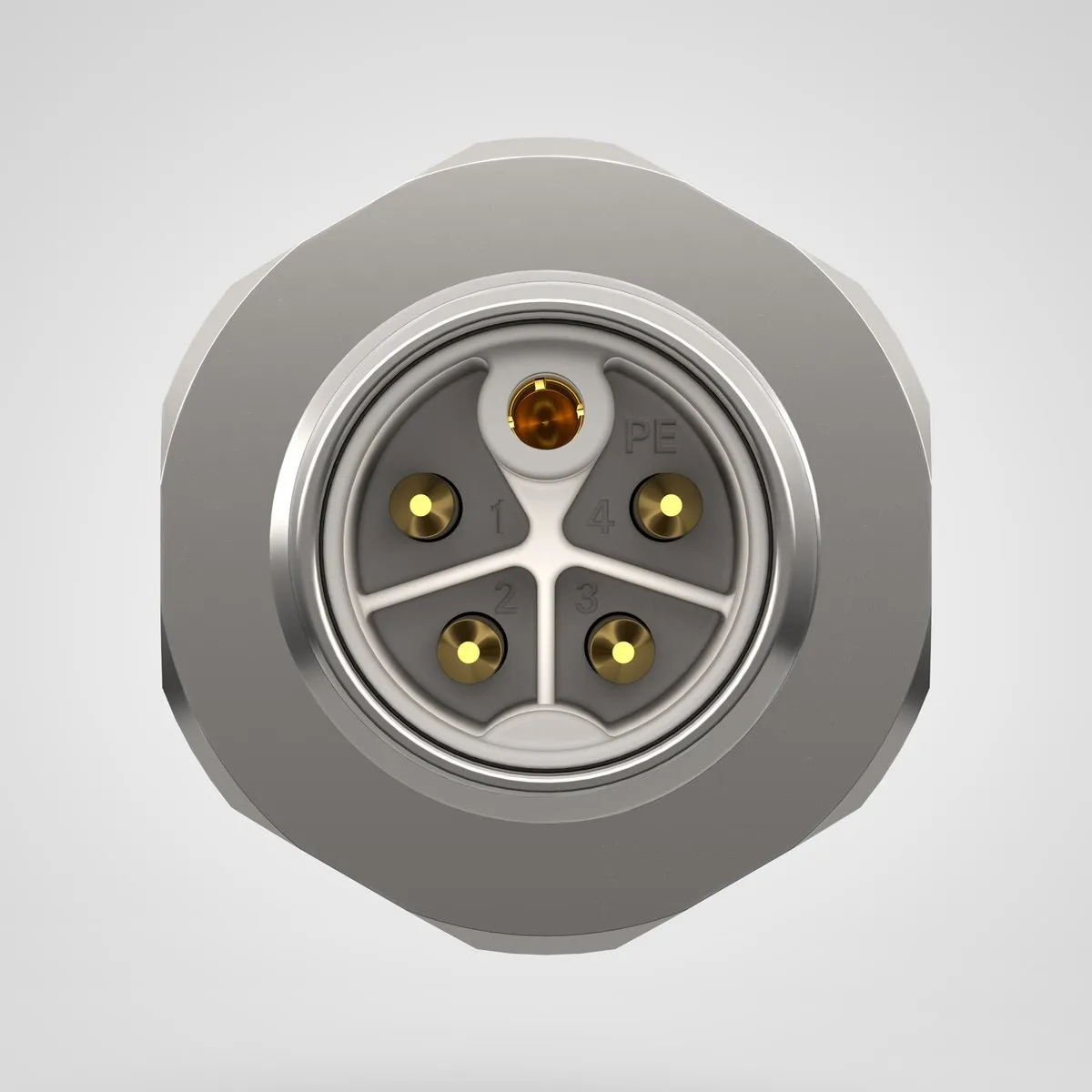

• Механическое кодирование K на лицевой стороне разъёма предотвращает неправильное подключение к соединяющему разъёму.
• Обжимная терминация обеспечивает виброустойчивое соединение, обеспечивает максимальную защиту контакта между контактом и тросом и подходит для автоматизированной сборки.
• Подходит для сечений проводников от 0,75 до 2,50 мм².
• При подключении можно получить классы защиты IP 65, IP 67 и IP 69.
• Упаковочный блок с индивидуальным разъёмом питания и пайкой, особенно доступен для технического обслуживания.
• Опционально доступен с контактами для обжимки или пайки.

Применение

• Для подключения трёхфазных двигателей мощностью до 7,5 кВт.
• Для подключения устройств и машин к источнику питания в различных приложениях
• Особенно в тех условиях, где требуется электромагнитная совместимость (EMC).
• Выдерживает высокие экологические и механические нагрузки.

Технические характеристики

Общая информация

Бренд

ЭПИЧЕСКИЙ®

Тип продукта

Соединительный разъём

Область доставки

включая контакты для пайки

Контакты включали

Подразделение доставки

1.000

Электрические характеристики

Номинальное напряжение

630 В переменного тока, RMS / DC по IEC

Номинальный ток

12 A по IEC

Дизайн продукции

Количество контактов

4+PE

Количество силовых контактов

4

Количество контактов с PE

1

Тип замка

Резьба для винтов

Диаметральный разъём

19,7 мм

Тип резьбы

Метрика

Размер резьбы

M 12

Вариант жилья

Соединительный разъём

Контактный вариант

Пин

Корпус конструкционного соединителя

Стрейт

Кодировка

С ниткой

С защитным проводником

Формат разъёма

Мощность M 12

Тип разъёма

Плаг

Тип кодирования

Кодированный в K-кодировании

Контакт с экраном

Скрининг EMC

Минимальный диапазон зажима кабеля

6,5 мм

Максимальный диапазон зажима кабеля

10,5 мм

Тип соединения проводников

Завершение пайки

Тип соединения PE

Завершение пайки

Длина отдельного провода

6 мм

Максимальное сечение соединяемого проводника (мм²)

1,5 мм²

Материал основания корпуса

Цинковый сплав

Покрытие корпуса

Никель-покрытие

Покрытие корпуса, короткая форма

Ни

Материал для вставки

Полиамид

Вставка, короткая форма

PA

Материальный контакт

Брасс

Контактный материал, краткая форма

CuZn

Поверхность контакта материала

Позолоченный

Сокращённое название поверхности контакта материала

Au

Тип печати

Уплотнительное кольцо

Герметизирующий материал, короткая форма

FKM

Цвет

серебро

Характеристики продукции

Минимальное количество циклов заглушки

100

Установленный рейтинг защиты IP

IP 69

Степень загрязнения

3

Краткосрочный пик температуры

125 °C

Рабочая температура минимальна.

-25 °C

Максимальная рабочая температура.

85 °C

Галогенфри
