Преимущества

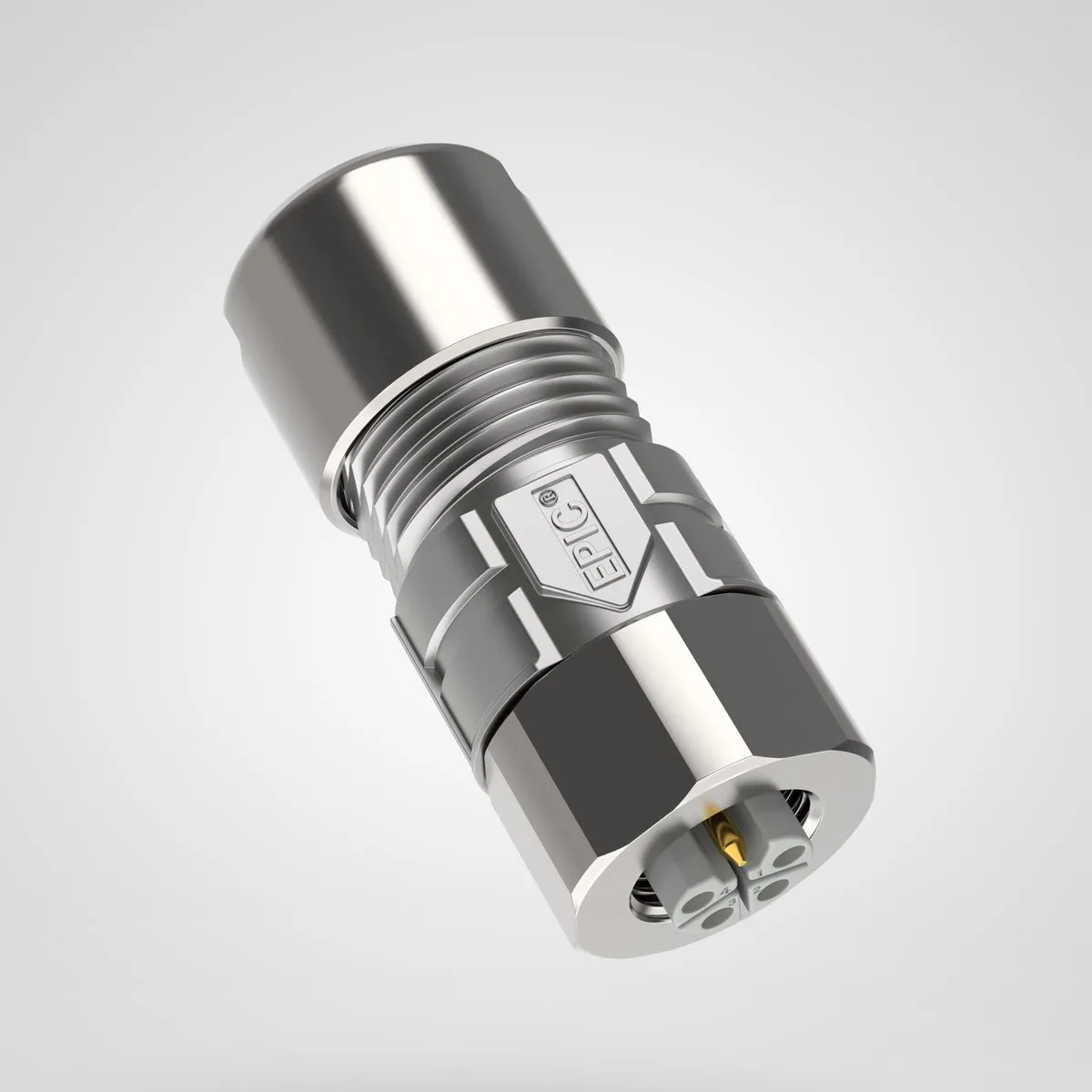

• Кабельный разъём D6 для использования с основанием на панели G4 или разъёмом F6.
• Высокая мощность до 16 А, несмотря на крайне экономичную конструкцию для очень маленьких устройств.
• Механическое L-кодирование лицевой панели разъёма предотвращает неправильное подключение к соединяющему разъёму.
• Обжимная терминация обеспечивает виброустойчивое соединение, обеспечивает максимальную защиту контакта между контактом и тросом и подходит для автоматизированной сборки.
• Подходит для сечений проводников от 0,75 до 2,50 мм².
• При подключении можно получить классы защиты IP 65, IP 67 и IP 69.
• Сертификация UL согласно техническим данным позволяет использовать продукт на североамериканском рынке.

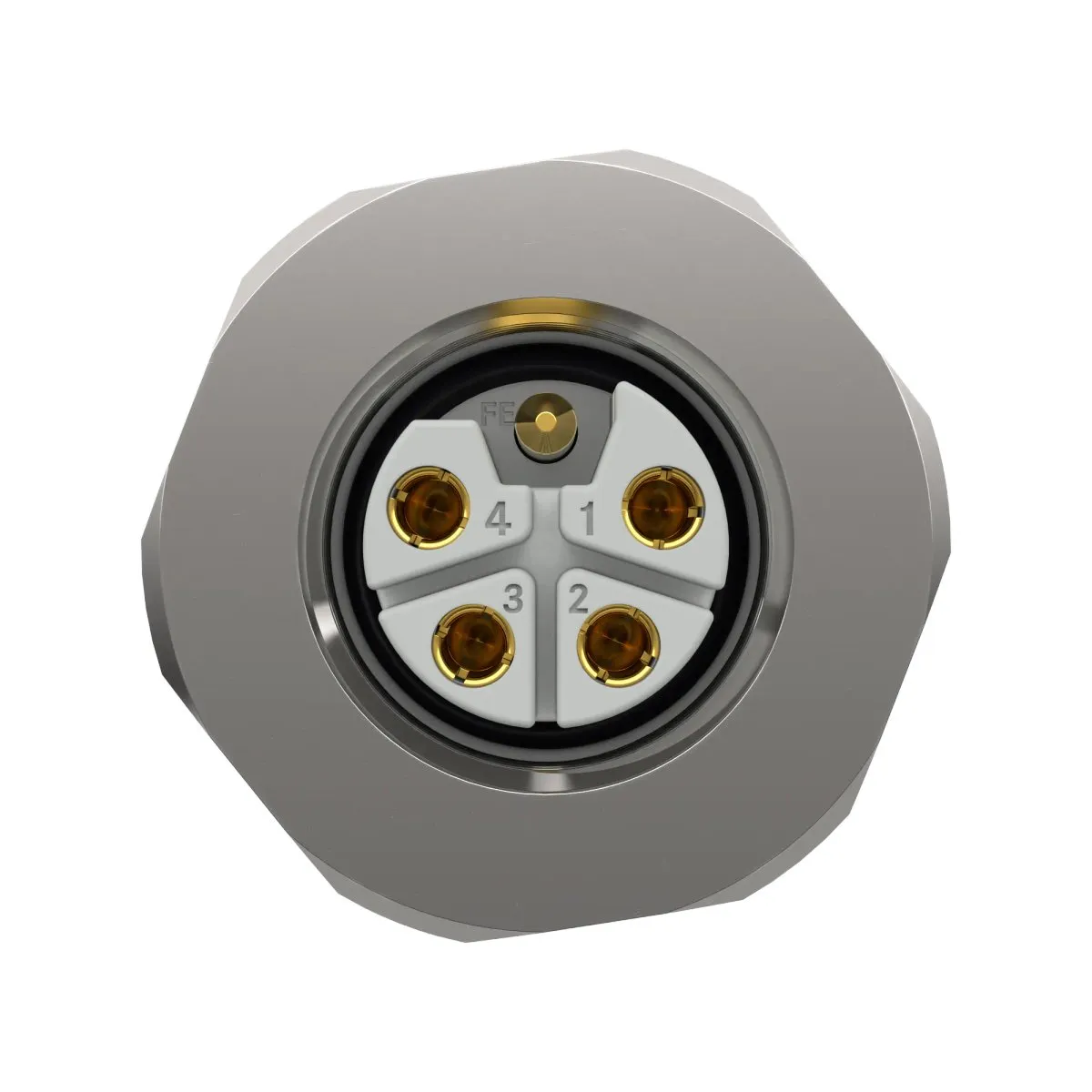

• Доступен как 4-контактный вариант с чёрной изоляцией и вариант 4+FE с серой изоляцией и функциональным заземляющим контактом (FE).

Применение

• Для приложений постоянного тока в диапазоне низкого напряжения.
• Для питания небольших устройств (например, децентрализованных модулей ввода/вывода, меньших моторов).
• Также подходит как источник питания в сети PROFINET (M12L считается стандартизированным интерфейсом питания).

Технические характеристики

Общая информация

Бренд

ЭПИЧЕСКИЙ®

Тип продукта

Кабельный разъём

Область доставки

Заказывайте контакты отдельно

Контакты включали

Вес

0,88 кг

Подразделение доставки

20.000

Электрические характеристики

Номинальное напряжение

63 В переменного тока, RMS / DC по IEC

Номинальный ток

16 A по IEC

Дизайн продукции

Количество контактов

4+FE

Количество силовых контактов

4

Количество контактов с PE

1

Тип замка

Резьба для винтов

Диаметральный разъём

19,7 мм

Тип резьбы

Метрика

Размер резьбы

M 12

Вариант жилья

Кабельный разъём

Контактный вариант

Головка

Корпус конструкционного соединителя

Стрейт

Кодировка

С ниткой

С защитным проводником - нет

Формат разъёма

Мощность M 12

Тип разъёма

Головка

Тип кодирования

L-кодировано

Контакт с экраном

Скрининг EMC

Минимальный диапазон зажима кабеля

10,5 мм

Максимальный диапазон зажима кабеля

11 мм

Тип соединения проводников

Завершение пайки

Тип соединения PE

Завершение пайки

Длина отдельного провода

6 мм

Максимальное сечение соединяемого проводника (мм²)

1,5 мм²

Материал основания корпуса

Цинковый сплав

Покрытие корпуса

Никель-покрытие

Покрытие корпуса, короткая форма

Ни

Материал для вставки

Полиамид

Вставка, короткая форма

PA

Материальный контакт

Брасс

Контактный материал, краткая форма

CuZn

Поверхность контакта материала

Позолоченный

Сокращённое название поверхности контакта материала

Au

Цвет

серебро

Характеристики продукции

Минимальное количество циклов заглушки

100

Степень загрязнения

3

Краткосрочный пик температуры

125 °C

Рабочая температура минимальна.

-25 °C

Максимальная рабочая температура.

85 °C

Коррозионостойкость
