Преимущества

• Основание для крепления панели A4 для использования с соединительным разъёмом F6.
• Мощный до 12 А, несмотря на крайне экономичную конструкцию для тесных пространств.
• Механическое кодирование K на лицевой стороне разъёма предотвращает неправильное подключение к соединяющему разъёму.
• Обжимная терминация обеспечивает виброустойчивое соединение, обеспечивает максимальную защиту контакта между контактом и тросом и подходит для автоматизированной сборки.
• Подходит для сечений проводников от 0,75 до 2,50 мм².
• При подключении можно получить классы защиты IP 65, IP 67 и IP 69.
• Упаковочный блок с индивидуальным разъёмом питания и пайкой, особенно доступен для технического обслуживания.
• Опционально доступен с контактами для обжимки или пайки.

Применение

• Для подключения трёхфазных двигателей мощностью до 7,5 кВт.
• Для подключения устройств и машин к источнику питания в различных приложениях
• Особенно в тех условиях, где требуется электромагнитная совместимость (EMC).
• Выдерживает высокие экологические и механические нагрузки.

Технические характеристики

Общая информация

Бренд

ЭПИЧЕСКИЙ®

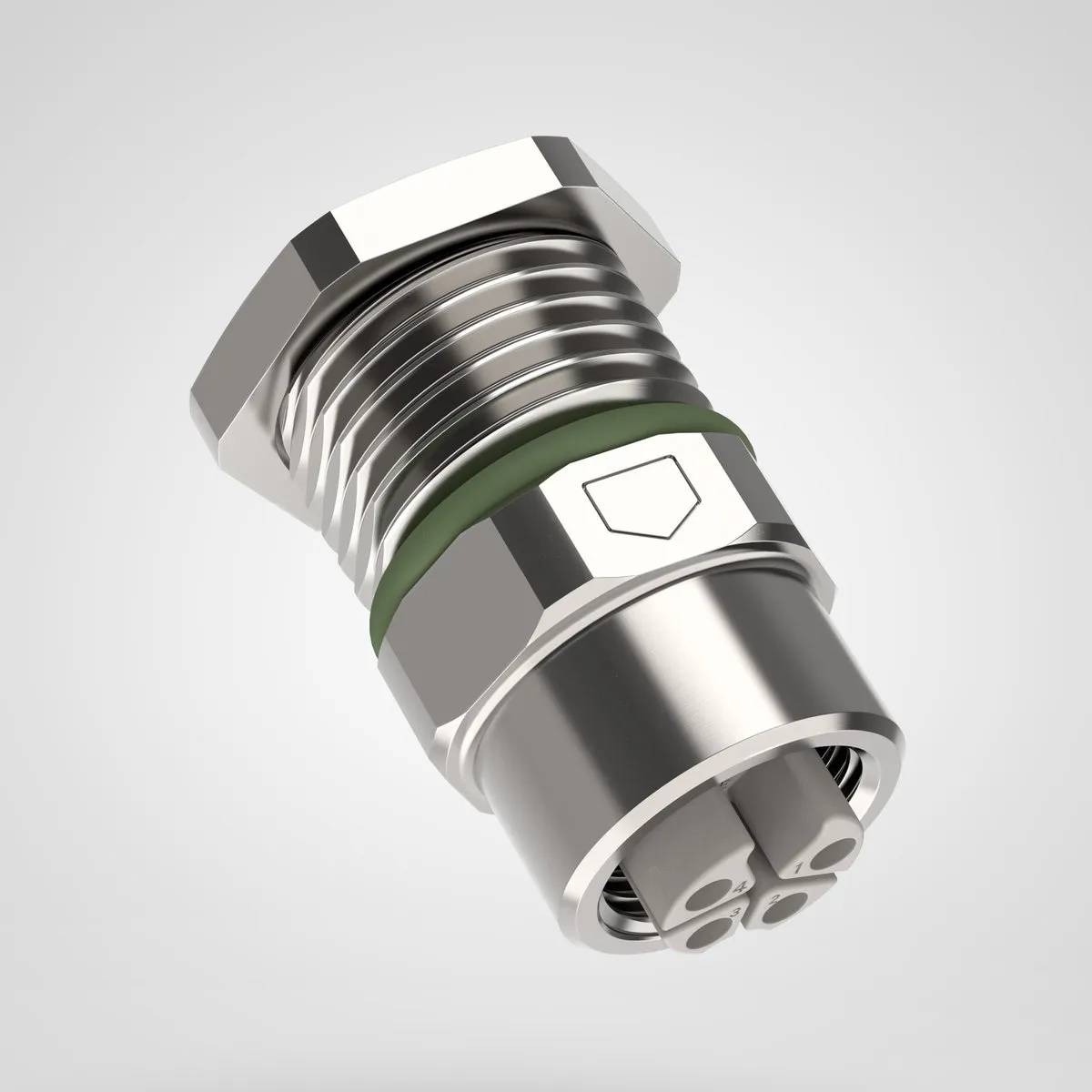

Тип продукта

Разъём типа flush

Область доставки

Заказывайте контакты отдельно

Контакты включали - нет

Вес

0,385 кг

Подразделение доставки

20.000

Электрические характеристики

Номинальное напряжение

630 В переменного тока, RMS / DC по IEC

Номинальный ток

12 A по IEC

Дизайн продукции

Количество контактов

4+PE

Количество силовых контактов

4

Количество контактов с PE

1

Тип замка

Винтовой замок

Диаметральный разъём

20,9 мм

Тип резьбы

Метрика

Размер резьбы

M 12

Вариант жилья

Разъём типа flush

Корпус конструкционного соединителя

Стрейт

Кодировка

С ниткой

С защитным проводником

Формат разъёма

Мощность M 12

Тип разъёма

Головка

Тип кодирования

Кодированный в K-кодировании

Контакт с экраном

Скрининг EMC

Тип соединения проводников

Завершение пайки

Тип соединения PE

Завершение пайки

Длина отдельного провода

6 мм

Максимальное сечение соединяемого проводника (мм²)

1,5 мм²

Материал основания корпуса

Брасс

Покрытие корпуса

Никель-покрытие

Покрытие корпуса, короткая форма

Ни

Материал для вставки

Полиамид

Вставка, короткая форма

PA

Материальный контакт

Брасс

Контактный материал, краткая форма

CuZn

Поверхность контакта материала

Позолоченный

Сокращённое название поверхности контакта материала

Au

Тип печати

Уплотнительное кольцо

Герметизирующий материал, короткая форма

FKM

Цветной корпус

серебро

Характеристики продукции

Минимальное количество циклов заглушки

100

Установленный рейтинг защиты IP

IP 69

Степень загрязнения

3

Краткосрочный пик температуры

125 °C

Рабочая температура минимальна.

-25 °C

Максимальная рабочая температура.

85 °C

Галогенфри
