Преимущества

• Готовые комплекты с совместимыми компонентами
• Простое упорядочение
• Нет потерянных заказов
• Сделано в Германии

Технические характеристики

Общая информация

Бренд

ЭПИЧЕСКИЙ®

Тип продукта

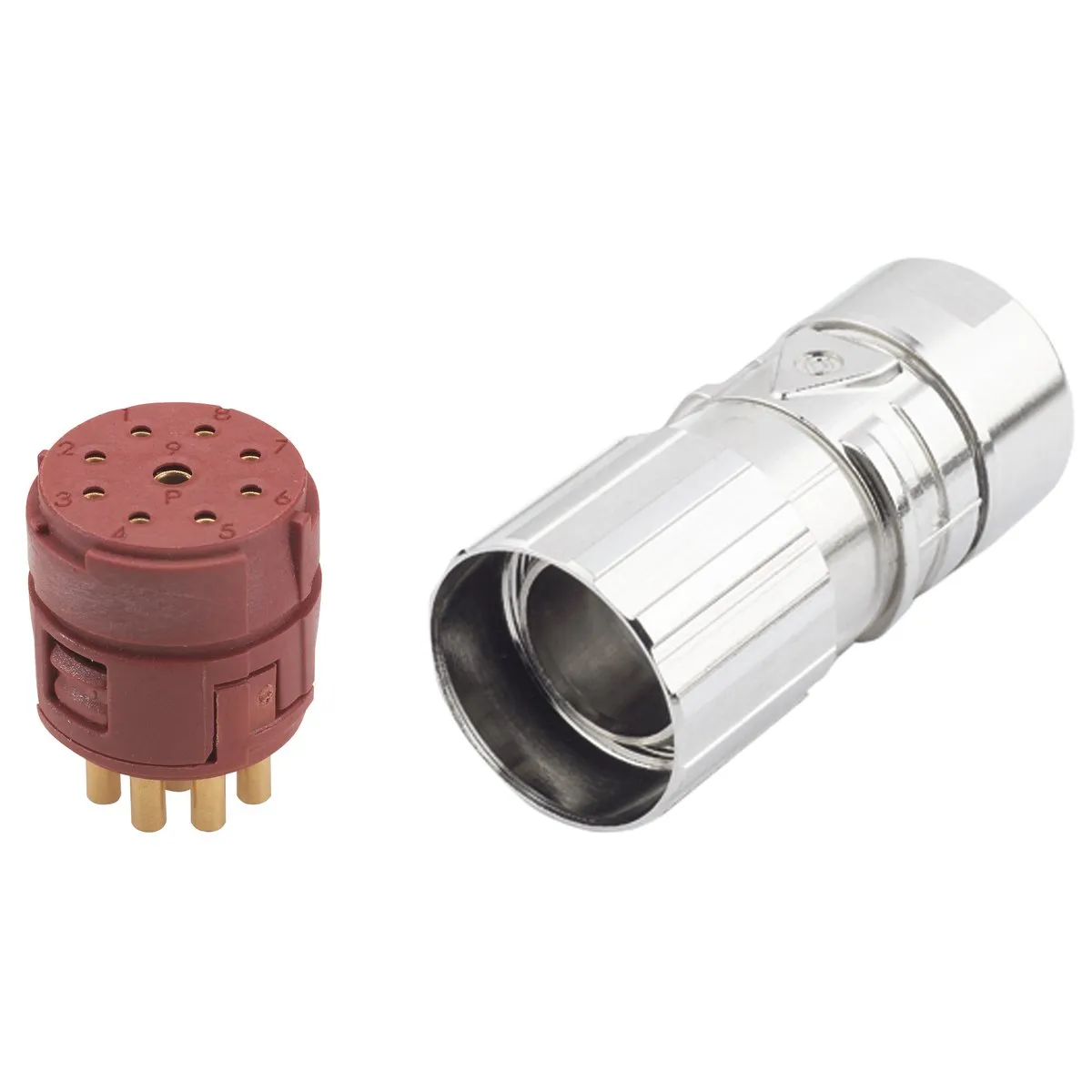

Кабельный разъём

Область доставки

включая контакты

Контакты включали

Вес

0,087 кг

Электрические характеристики

Номинальное напряжение

150 В переменного тока / постоянного тока по IEC
150 В переменного тока / постоянного тока по UL
150 В переменного тока / постоянного тока по CSA

Номинальное напряжение перенапряжения

2,5 кВ переменного тока (RMS) / постоянного тока согласно IEC 61984

Контакт питания с номинальным перенапряжением

2,5 кВ переменного тока RMS / постоянного тока после IEC 61984 до 1

Контакт питания номинального тока

20 A по IEC,
20 A по UL
20 A по CSA

Контакт сигнала номинального тока

7 A по
IEC 7 A по UL
7 A по CSA

Максимальное сопротивление контакту

4 мОм

Дизайн продукции

Количество контактов

8+1

Количество силовых контактов

1

Количество контактов сигнала

8

Тип замка

Винтовой замок

Диаметральный разъём

26 мм

Общая длина

58 мм

Общая ширина

25 мм

Общая высота

41,8 мм

Вариант жилья

Кабельный разъём

Контактный вариант

Головка

Корпус конструкционного соединителя

Стрейт

Минимальный диапазон зажима кабеля

7 мм

Максимальный диапазон зажима кабеля

13,5 мм

Тип соединения проводников

Завершение пайки

Тип соединения PE

Завершение пайки

Минимальное сечение контактов питания (мм²) — поперечное сечение соединяемого проводника (мм²)

0,08 мм²

Поперечное сечение соединяемого проводника для контактов питания максимум (мм²)

2,5 мм²

Поперечное сечение соединяемого проводника для контактов сигнала минимум (мм2)

0,08 мм²

Максимальное сечение контактов сигнала с подключаемым проводником (мм²)

1 мм²

Материал основания корпуса

Цинковый сплав

Материал основания корпуса, короткая форма

Zn

Покрытие корпуса

Никель-покрытие

Покрытие корпуса, короткая форма

Ни

Материал для вставки

Полиамид

Вставка, короткая форма

PA

Материальный контакт

Брасс

Контактный материал, краткая форма

CuZn

Поверхность контакта материала

Позолоченный

Сокращённое название поверхности контакта материала

Au

Вставка для контактного материала

Полиамид

Контактный вставной материал, короткая форма

PA

Герметизирующий материал

Фторированная резина

Герметизирующий материал, короткая форма

FKM

Характеристики продукции

Минимальное количество циклов заглушки

100

Установленный рейтинг защиты IP

IP 68 - 1 м (10 ч)

Степень загрязнения

3

Рабочая температура минимальна.

-25 °C

Максимальная рабочая температура.

125 °C
