Технические характеристики

Общая информация

Бренд

ЭПИЧЕСКИЙ®

Тип продукта

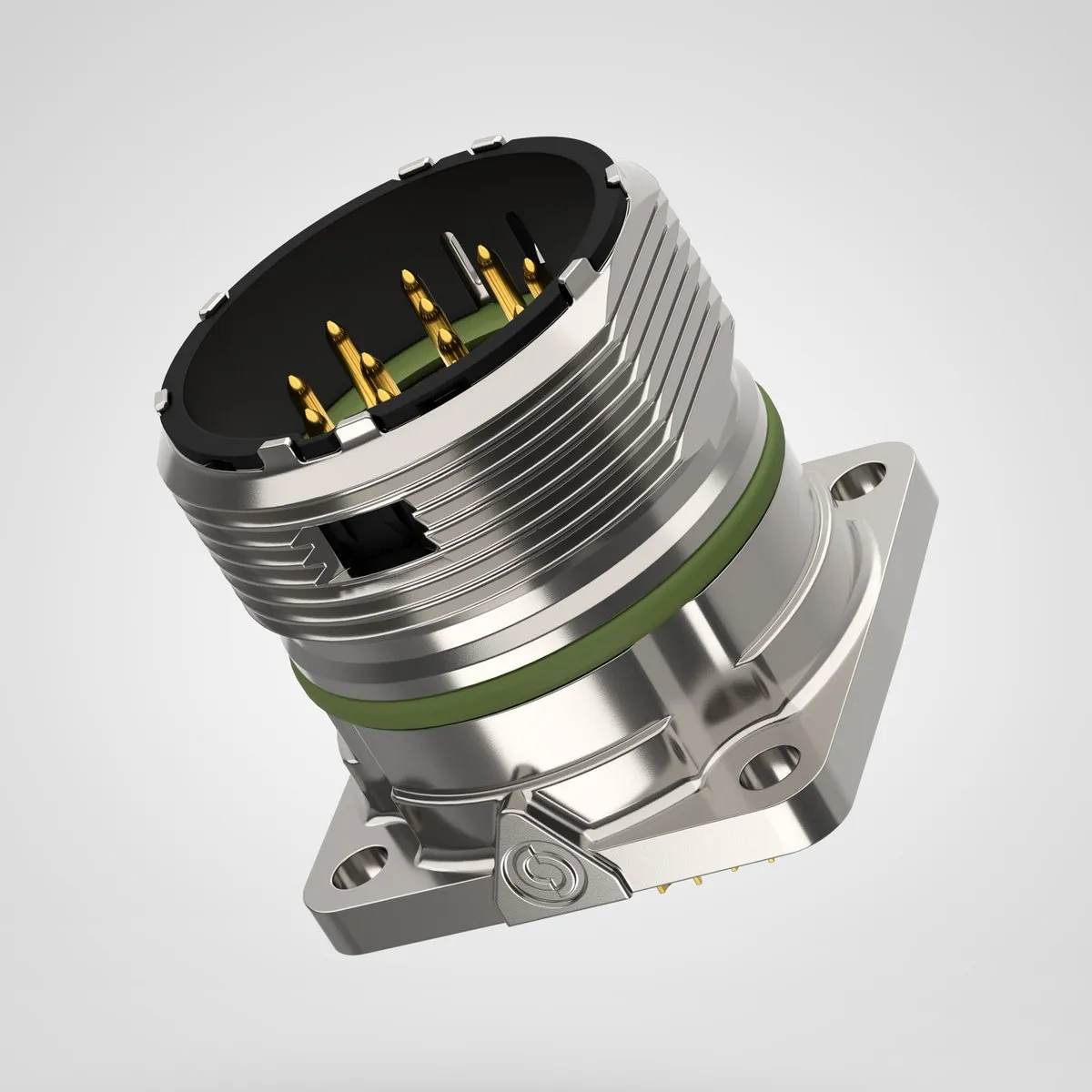

Основание на панельном креплении

Область доставки

включая контакты

Контакты включали

Вес

0,048 кг

Подразделение доставки

1.000

Электрические характеристики

Контакт сигнала номинального напряжения

100 В переменного тока RMS / DC по IEC до 12

Контакт сигнала номинального импульсного напряжения

1,5 кВ переменного тока / постоянного тока по IEC 61984–12

Контакт сигнала номинального тока

7 A по IEC

Максимальное сопротивление контакту

4 мОм

Дизайн продукции

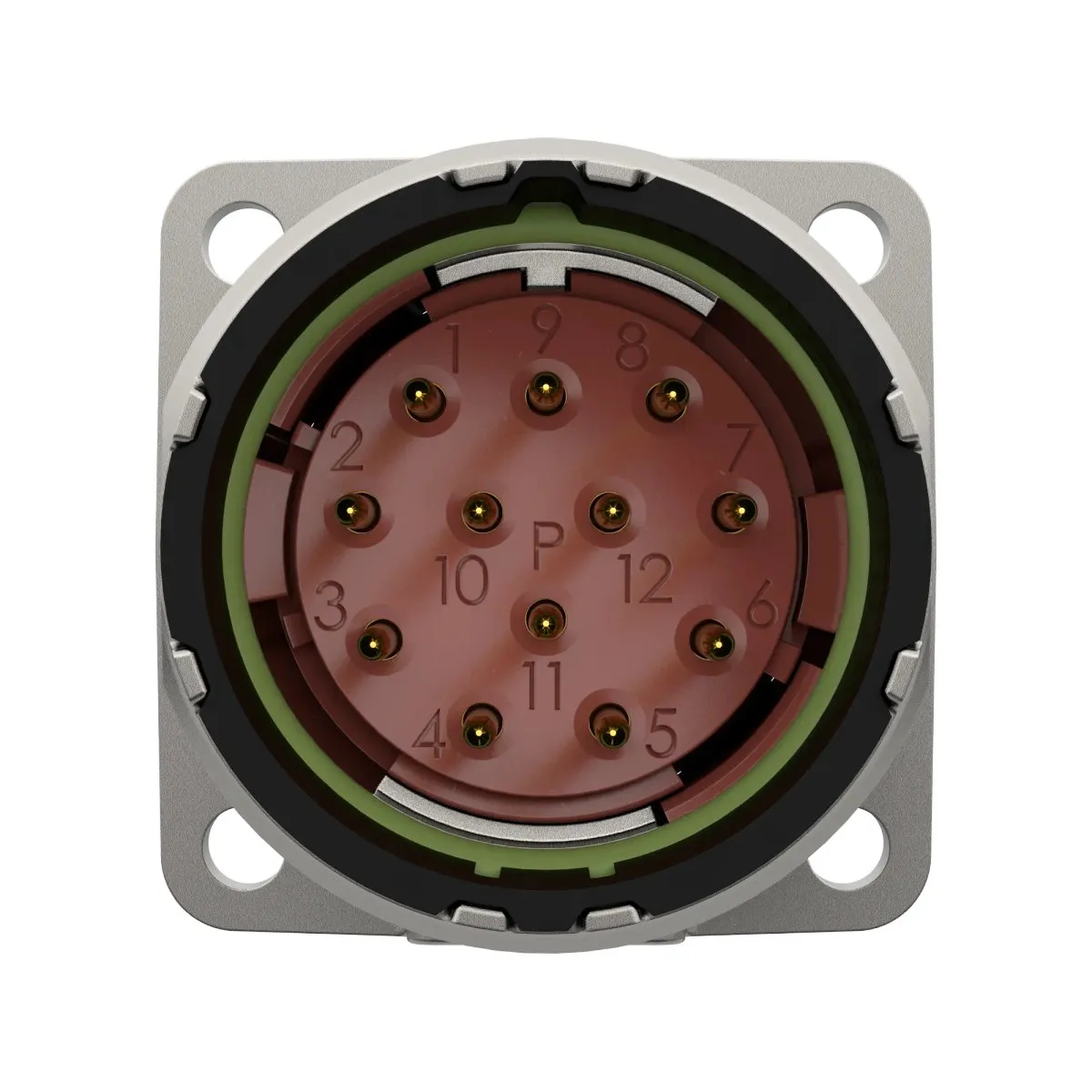

Количество контактов

12

Количество контактов сигнала

12

Тип замка

Винтовой замок

Диаметральный разъём

26 мм

Общая длина

23,6 мм

Общая ширина

25,6 мм

Общая высота

41,8 мм

Вариант жилья

Основание на панельном креплении

Контактный вариант

Пин

Корпус конструкционного соединителя

Стрейт

Кодировка

Минимальный диапазон зажима кабеля

7 мм

Максимальный диапазон зажима кабеля

13,5 мм

Тип соединения проводников

Завершение пайки

Поперечное сечение соединяемого проводника для контактов сигнала минимум (мм2)

0,08 мм²

Максимальное сечение контактов сигнала с подключаемым проводником (мм²)

1 мм²

Материал основания корпуса

Цинковый сплав

Материал основания корпуса, короткая форма

Zn

Покрытие корпуса

Никель-покрытие

Покрытие корпуса, короткая форма

Ни

Материал для вставки

Полиамид

Вставка, короткая форма

PA

Материальный контакт

Брасс

Контактный материал, краткая форма

CuZn

Поверхность контакта материала

Позолоченный

Сокращённое название поверхности контакта материала

Au

Вставка для контактного материала

Полиамид

Контактный вставной материал, короткая форма

PA

Герметизирующий материал

Фторированная резина

Герметизирующий материал, короткая форма

FKM

Характеристики продукции

Минимальное количество циклов заглушки

100

Установленный рейтинг защиты IP

IP 68 - 1 м (10 ч)

Степень загрязнения

3

Рабочая температура минимальна.

-25 °C

Максимальная рабочая температура.

125 °C
