Преимущества

• Легко собирать благодаря прямой вставке проводника.
• Соединение с пружиной с клетками позволяет собирать его без специальных инструментов и обеспечивает виброустойчивое соединение между контактом и тросом. Пряди могут быть соединены как с торцевой втулкой, так и без неё.
• Изготовлен из прочного пластика (класс воспламеняемости V-0 согласно процедуре тестирования UL94 на воспламеняемость пластика).
• Небольшой размер конструкции делает его подходящим для использования в ограниченных пространствах.
• Широкий выбор подходящих вариантов жилья.
• Сертификация UL согласно техническим данным позволяет использовать продукт на североамериканском рынке.

Применение

• Для подключения устройств и машин к блоку питания в различных приложениях.
• Для использования с корпусами серии EPIC® H-A 3.
• Подходит для использования на улице при зависимости от температурного диапазона.

Технические характеристики

Общая информация

Бренд

ЭПИЧЕСКИЙ®

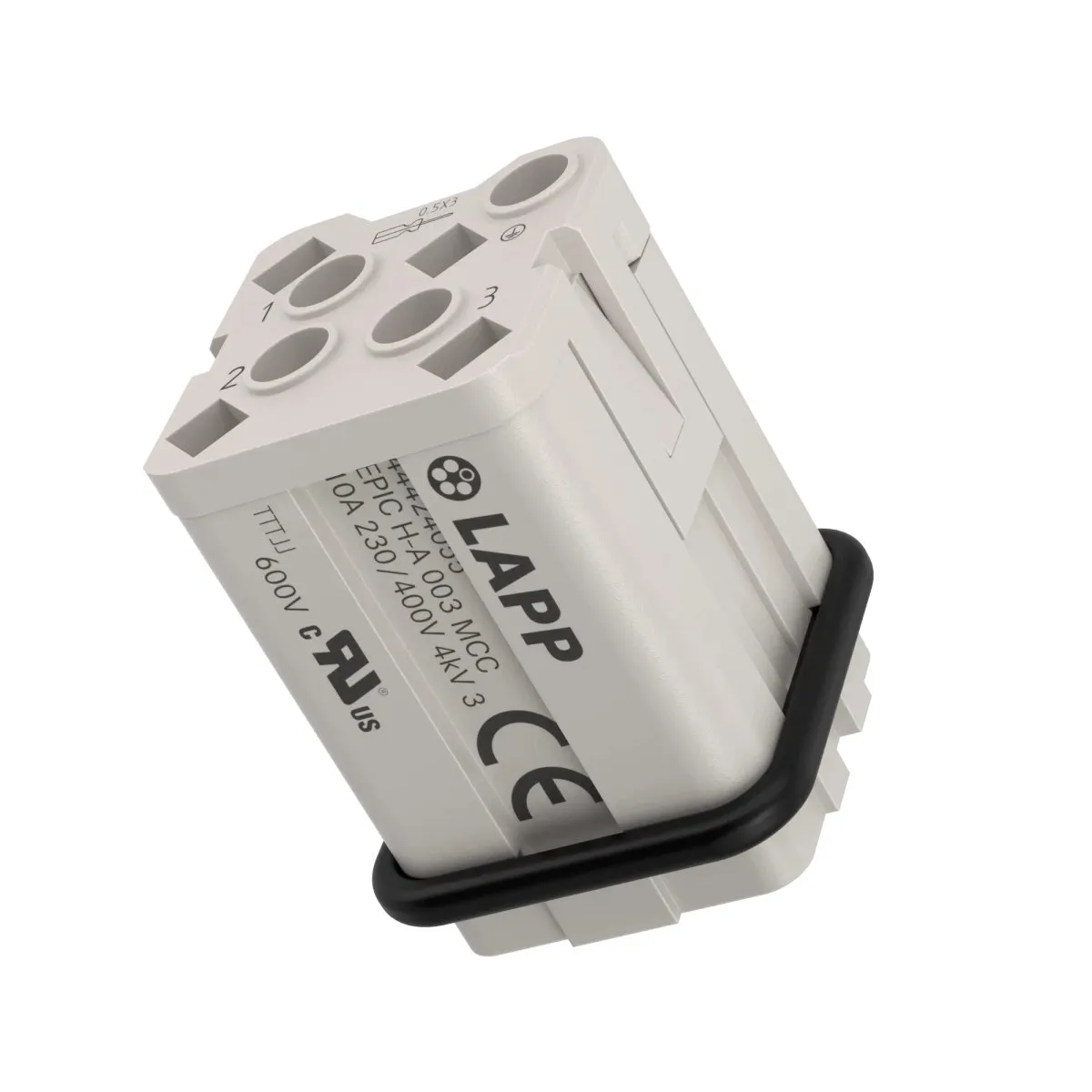

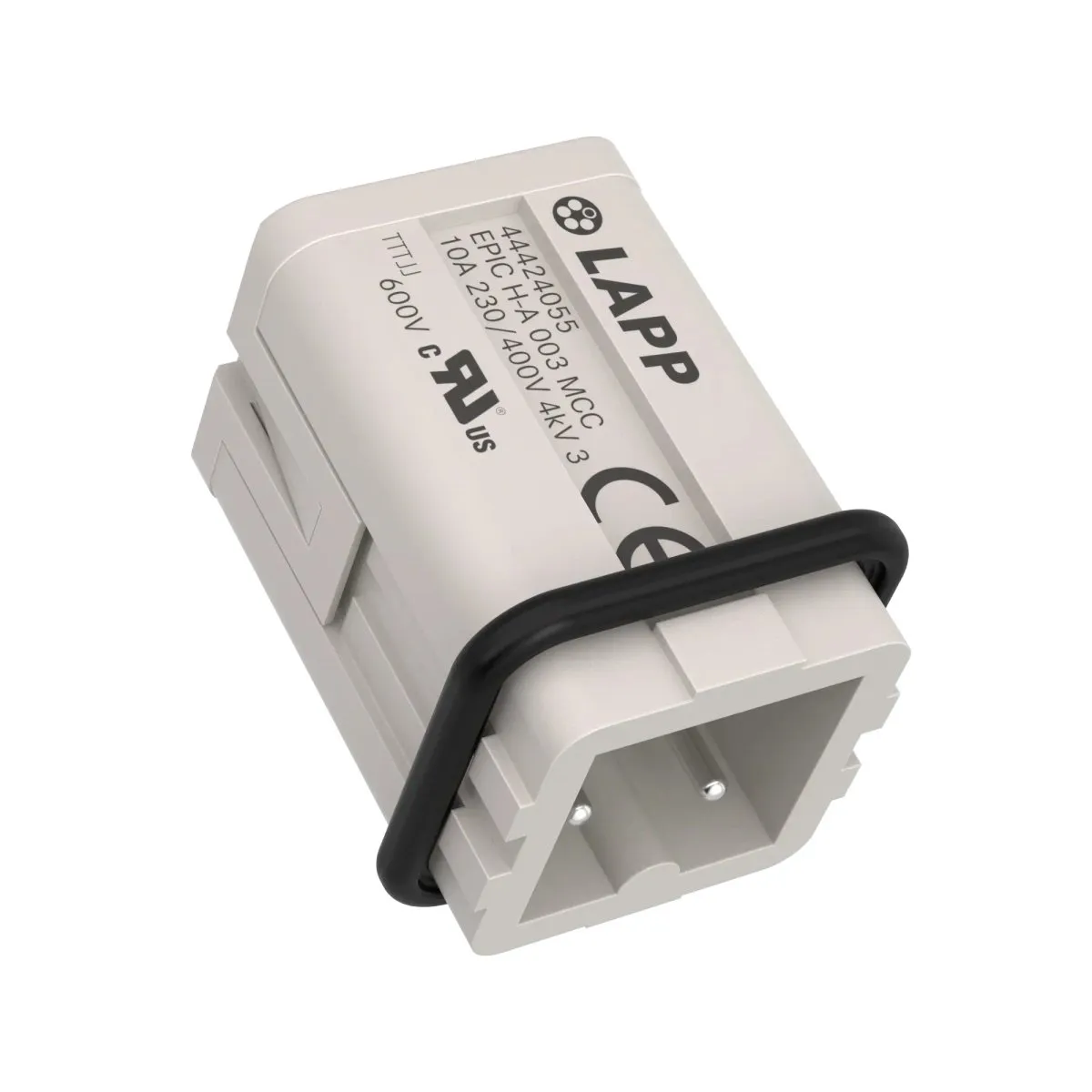

Тип продукта

Вставка с клеточной пружиной

Размер конструкции

3A

Контакты включали

Вес

0,019 кг

Подразделение доставки

10.000

Электрические характеристики

Номинальное напряжение

400 В переменного тока / постоянного тока по IEC
600 В переменного тока / постоянного тока по UL/CSA

Номинальное напряжение перенапряжения

4 кВ переменного тока / постоянного тока по IEC 61984

Номинальный ток

10 A по IEC

Разъём с номинальным током

10 A по IEC

Категория перенапряжения

III

Максимальное сопротивление контакту

1 мОм

Защитный проводник, встроенный в вставку

Дизайн продукции

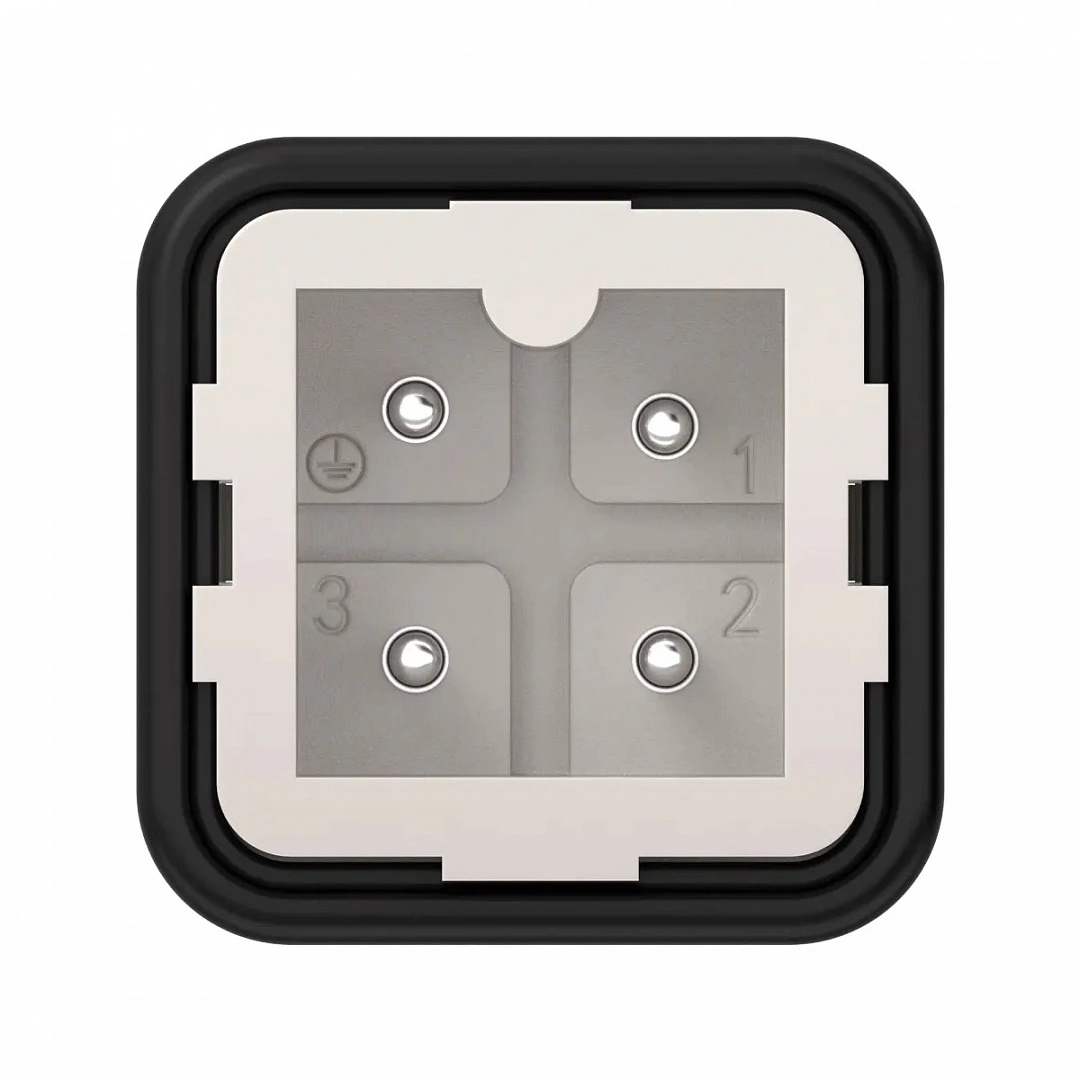

Количество контактов

3+PE

Количество силовых контактов

3

Количество контактов с PE

1

Тип контактной вставки

Плаг

С защитой проводов

С защитным проводником

Тип соединения проводников

Терминал пружины клетки

Тип соединения PE

Терминал пружины клетки

Поперечное сечение соединяемого проводника минимум (AWG)

26 AWG

Максимальное сечение соединительного проводника (AWG)

14 AWG

Минимальное сечение соединительного проводника (мм²)

0,14 мм²

Максимальное сечение соединяемого проводника (мм²)

2,5 мм²

Материальный контакт

Брасс

Поверхность контакта материала

Посеребрённый

Вставка для контактного материала

Поликарбонат

Контактный вставной материал, короткая форма

PC

Цвет

серый

Характеристики продукции

Минимальное количество циклов заглушки

500

Степень загрязнения

3

Рабочая температура минимальна.

-40 °C

Максимальная рабочая температура.

125 °C

Огнеупорный

Задержка пламени согласно

UL 94 V-0

Устойчивый к УФ-излучению
