Преимущества

• Чрезвычайно устойчивый к погодным условиям и долговечность благодаря высококачественным материалам и прочной конструкции.
• Совместим с другими системами на рынке.
• Низкое сопротивление контакта в точке контакта между вилкой и розеткой для эффективной передачи энергии.
• Подходит для сечений кабелей до 10 мм², чтобы преодолеть длинные длины кабелей.
• Обжимная терминация обеспечивает надёжное соединение между разъёмом и кабелем (который можно отключить инструментом).
• Двойные фиксирующие крючки фиксируют контакт на разъёме.
• С тестовой меткой TUEV Rheinland.

Применение

• Для использования с разъёмами счётчика EPIC® SOLAR 4PLUS M (мужская вставка).
• Для современных, высокопроизводительных фотоэлектрических систем до 1500 В.
• Для кабелизации солнечных модулей, инверторов и автономных систем.
• Можно использовать со многими солнечными кабелями ÖLFLEX®.
• Примечание: подключенные соединения имеют класс защиты IP 68 (1 м на 10 час).

Технические характеристики

Общая информация

Бренд

ЭПИЧЕСКИЙ®

Тип продукта

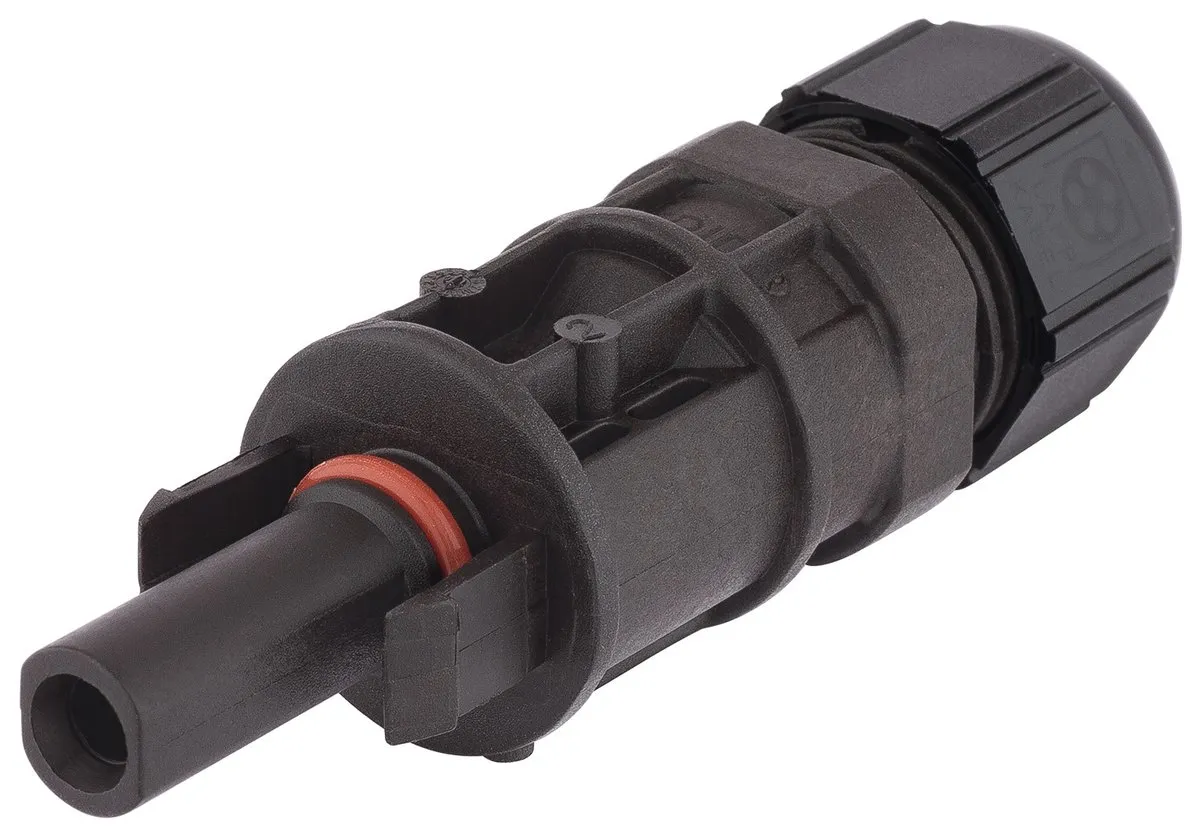

Солнечный разъём

Область доставки

включая контакты

Контакты включали

Вес

11,200 г

Подразделение доставки

100.000

Тип сборки

Кримп

Электрические характеристики

Номинальное напряжение

1500 В постоянного тока по IEC

Номинальное напряжение перенапряжения

16 кВ переменного тока, RMS / DC по DIN EN 61984

Номинальный ток

22 A по IEC

Максимальное сопротивление контакту

0,5 мОм

Дизайн продукции

Контактный вариант

Головка

Корпус конструкционного соединителя

Стрейт

Метод контактного производства

Штампованный

Тип разъёма

Головка

Минимальный диапазон зажима кабеля

5,2 мм

Максимальный диапазон зажима кабеля

7,1 мм

Метод завершения контакта

Терминация с обжимом

Поперечное сечение соединяемого проводника минимум (AWG)

14 AWG

Максимальное сечение соединительного проводника (AWG)

14 AWG

Соединяемое сечение проводника (мм²)

2,5 мм²

Материал основания корпуса

Полиамид

Материал основания корпуса, короткая форма

PA

Материальный контакт

Брасс

Контактный материал, краткая форма

CuZn

Поверхность контакта материала

Оловянное покрытие

Цвет

чёрный

Характеристики продукции

Минимальное количество циклов заглушки

100

Уровень защиты (IP), без установки

IP 20

Установленный рейтинг защиты IP

IP 68 - 1 м (10 ч)

Степень загрязнения

3

Рабочая температура минимальна.

-40 °C

Максимальная рабочая температура.

105 °C

Огнеупорный

Задержка пламени согласно

UL 94 V-0

Устойчивый к УФ-излучению
