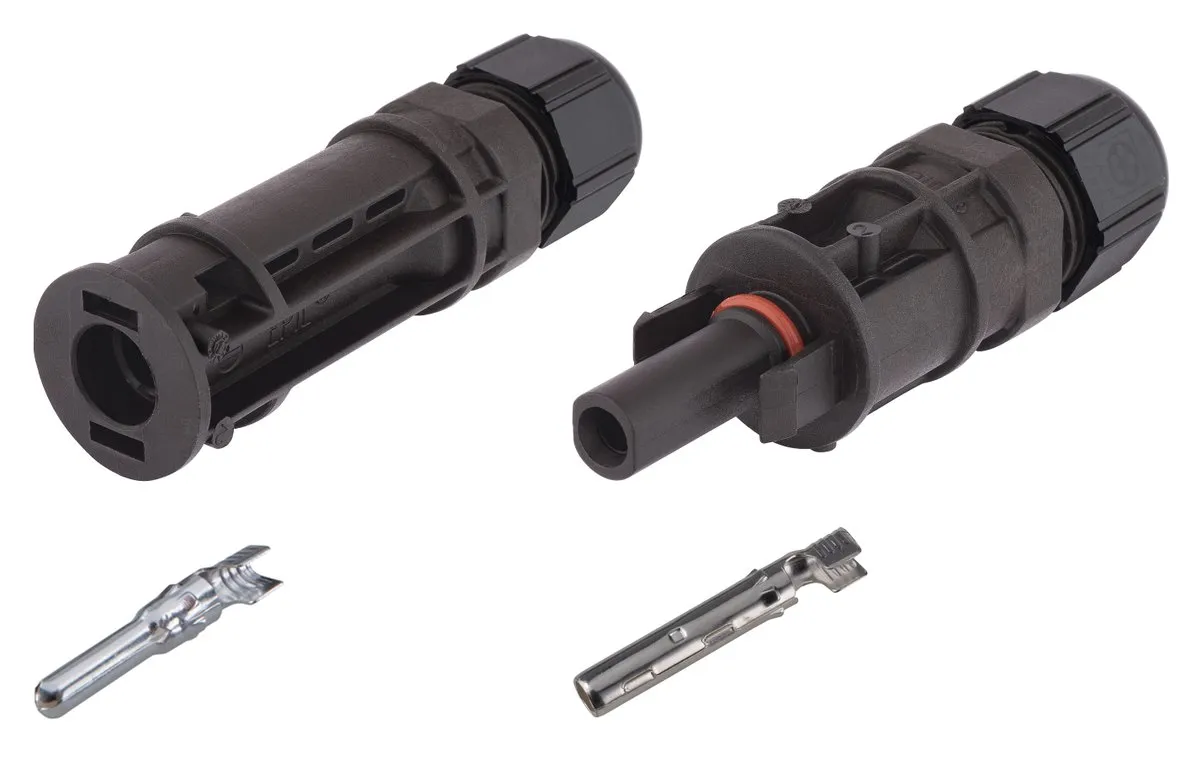

44428255 EPIC SOLAR 4PLUS M+F 4 6mm² SET
EPIC® SOLAR 4PLUS M+F 4 6 мм² SET
Солнечный разъём Терминация с обжимом; Для поперечного сечения (минимум/максимум): 4 мм² - 6 мм²; 30 A по IEC; 1500 В переменного тока, RMS / DC по IEC; Материал основания корпуса: полиамид; Контакт материала: латунь с оловянным покрытием; IP 68 - 1m (10 ч)
Преимущества
- Чрезвычайно устойчивый к погодным условиям и долговечность благодаря высококачественным материалам и прочной конструкции.
- Совместим с другими системами на рынке.
- Низкое сопротивление контакта в точке контакта между вилкой и розеткой для эффективной передачи энергии.
- Обжимная терминация обеспечивает надёжное соединение между разъёмом и кабелем (который можно отключить инструментом).
- Двойные фиксирующие крючки фиксируют контакт на разъёме.
Применение
- Для кабелизации солнечных модулей, инверторов и автономных систем.
- Для современных, высокопроизводительных фотоэлектрических систем до 1500 В.
- Можно использовать со многими солнечными кабелями ÖLFLEX®.
- Подходит для использования на улице.
Технические характеристики
Общая информация
Бренд
ЭПИЧЕСКИЙ®
Тип продукта
Солнечный разъём
Контакты включали
Вес
243 000 г
Подразделение доставки
1.000
Тип сборки
Кримп
Электрические характеристики
Номинальное напряжение
1500 В переменного тока, rms / DC по IEC
Номинальное напряжение перенапряжения
16 кВ переменного тока / постоянного тока по IEC 61984
Номинальный ток
30 A по IEC
Максимальное сопротивление контакту
0,5 мОм
Дизайн продукции
Корпус конструкционного соединителя
Стрейт
Метод контактного производства
Штампованный
Тип разъёма
Вилка/розетка
Минимальный диапазон зажима кабеля
5,2 мм
Максимальный диапазон зажима кабеля
7,1 мм
Метод завершения контакта
Терминация с обжимом
Поперечное сечение соединяемого проводника минимум (AWG)
12 AWG
Максимальное сечение соединительного проводника (AWG)
10 AWG
Минимальное сечение соединительного проводника (мм²)
4 мм²
Максимальное сечение соединяемого проводника (мм²)
6 мм²
Материал основания корпуса
Полиамид
Материал основания корпуса, короткая форма
PA
Материальный контакт
Брасс
Контактный материал, краткая форма
CuZn
Поверхность контакта материала
Оловянное покрытие
Цвет
чёрный
Характеристики продукции
Минимальное количество циклов заглушки
100
Уровень защиты (IP), без установки
IP 20
Установленный рейтинг защиты IP
IP 68 - 1 м (10 ч)
Степень загрязнения
3
Рабочая температура минимальна.
-40 °C
Максимальная рабочая температура.
105 °C
Огнеупорный
Устойчивый к УФ-излучению
