Преимущества

• Чрезвычайно устойчивый к погодным условиям и долговечность благодаря высококачественным материалам и прочной конструкции.
• Совместим с другими системами на рынке.
• Идеально подходит для полностью автоматизированной сборки разъёмов.
• Самоудерживающая гайка крышки и контактная втулка с тактильной обратной связью упрощают сборку и обеспечивают защиту от вмешательства.
• Двойные защёлкивающиеся крючки фиксируют контакт с обжимом на разъёме.
• Низкое контактное сопротивление в точке контакта между вилкой и розеткой для эффективного питания.
• Подходит для сечений проводников до 10 мм² для преодоления больших кабелей.
• С тестовой меткой TÜV SÜD.
• Изделия доступны в разных упаковочных единицах.

Применение

• Для кабелизации солнечных модулей, инверторов и автономных систем.
• Для современных, высокопроизводительных фотоэлектрических систем до 1500 В.

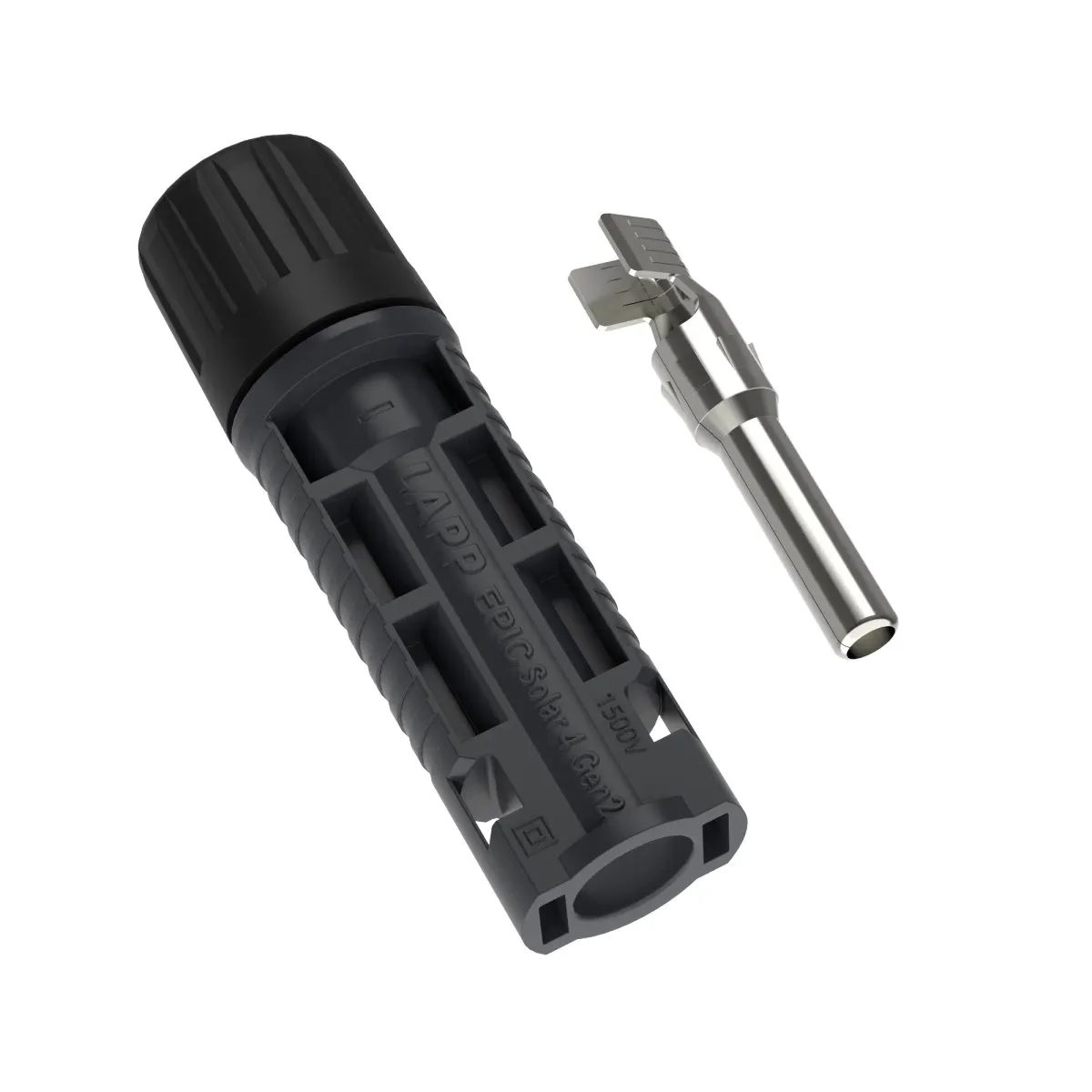

• Для использования с соединительными разъёмами EPIC® SOLAR 4 GEN2 F (вставка для гнезда).
• Можно использовать со многими солнечными кабелями ÖLFLEX®.
• Подключённые соединения имеют класс защиты IP 68 (1 м на 1 час).

Технические характеристики

Общая информация

Бренд

ЭПИЧЕСКИЙ®

Тип продукта

Контакт солнечного разъёма

Область доставки

включая контакты с обжимом

Контакты включали

Вес

0,015 кг

Подразделение доставки

100.000

Тип сборки

Кримп

Электрические характеристики

Номинальное напряжение

2000 В постоянного тока по IEC

Номинальное напряжение перенапряжения

16 кВ постоянного тока согласно IEC 61984

Номинальный ток

70 A по IEC

Максимальное сопротивление контакту

0,5 мОм

Дизайн продукции

Контактный вариант

Пин

Корпус конструкционного соединителя

Стрейт

Тип разъёма

Плаг

Минимальный диапазон зажима кабеля

7,0 мм

Максимальный диапазон зажима кабеля

7,4 мм

Метод завершения контакта

Терминация с обжимом

Поперечное сечение соединяемого проводника минимум (AWG)

12 AWG

Максимальное сечение соединительного проводника (AWG)

10 AWG

Соединяемое сечение проводника (мм²)

10 мм²

Минимальное сечение соединительного проводника (мм²)

10 мм²

Максимальное сечение соединяемого проводника (мм²)

10 мм²

Материал основания корпуса

Поликарбонат

Материал основания корпуса, короткая форма

PC

Материальный контакт

Медный сплав

Контактный материал, краткая форма

Cu

Поверхность контакта материала

Оловянное покрытие

Сокращённое название поверхности контакта материала

Sn

Цвет

чёрный

Характеристики продукции

Установленный рейтинг защиты IP

IP 68 - 1м (1 ч)

Рабочая температура минимальна.

-40 °C

Максимальная рабочая температура.

85 °C
