КГВВнг(А)-LS 3x0,75
Расшифровка кабеля КГВВнг(A)-LS 3х0,75:
К - КабельГ - Гибкий
В - Изоляция жил из поливинилхлоридного пластиката
Внг-LS - Оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением
3 - количество жил
0,75 - сечение жил

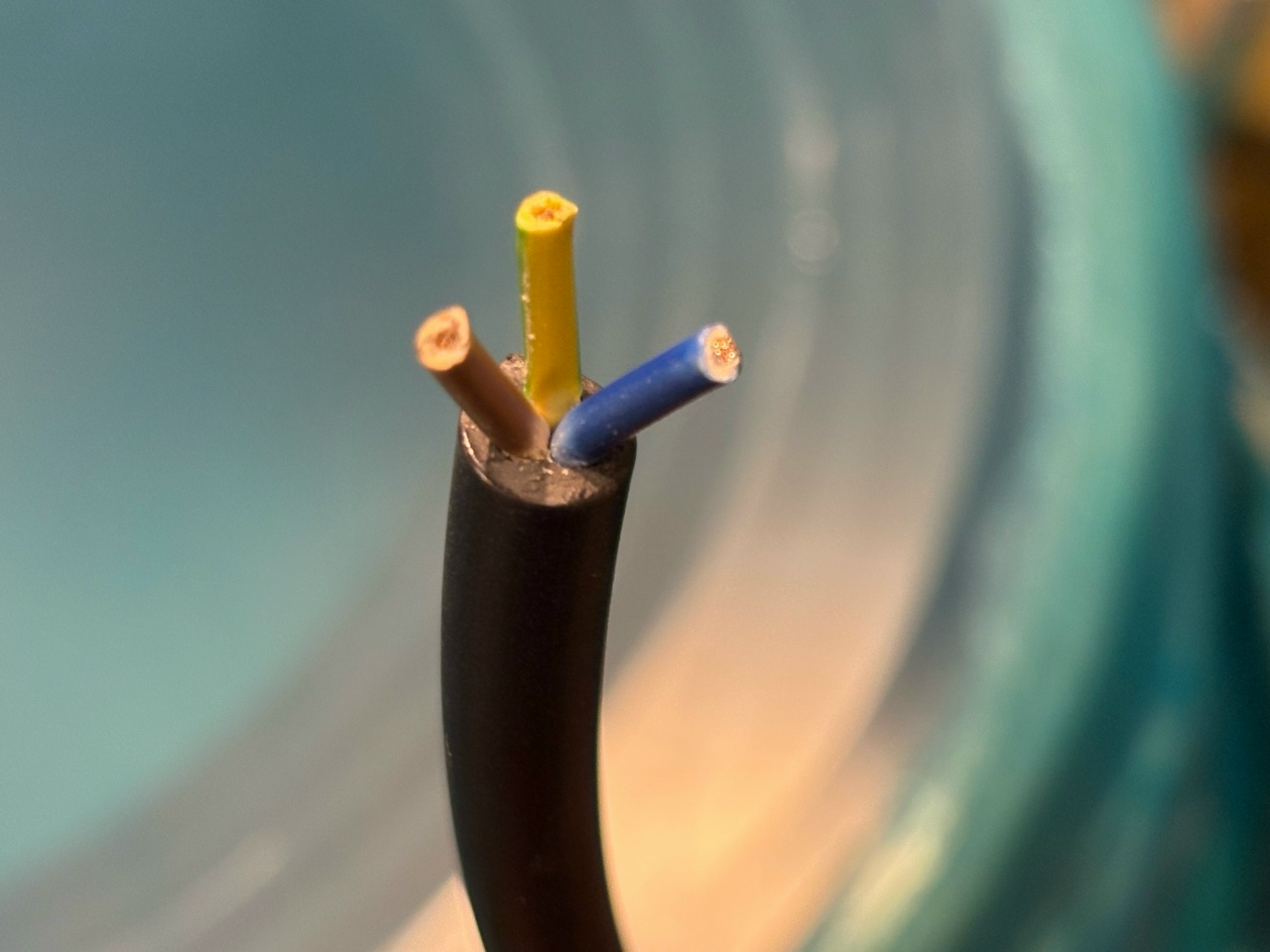

Конструкция кабеля КГВВнг(A)-LS 3х0,75:
Медная токопроводящая жила круглой формы
Изолированные жилы отличительной расцветки. Нулевая жила голубого цвета, изоляция жил заземления желто-зеленой расцветки
Изоляция - из поливинилхлоридного пластиката
Оболочка - из ПВХ пластиката с низким газодымовыделением
Область применения кабеля КГВВнг(A)-LS 3х0,75:
Кабель предназначен для фиксированного монтажа силовых цепей управления на станках и механизмах при напряжении 660 и 1000 В переменного тока частотой до 60 Гц. Кабель может эксплуатироваться при напряжении 1000 и 1500 В постоянного тока соответственно. Кабель не рекомендуется для прокладки в земле, траншеях.
Технические характеристики кабеля КГВВнг(A)-LS 3х0,75:
Климатическое исполнение В
Категория размещения (ГОСТ 15150-69) – 5
Диапазон температур эксплуатации -50 до +50 оС
Относительная влажность воздуха при +35 оС до 98 %
Прокладка без подогрева не ниже -15оС
Минимальный радиус изгиба кабеля - 5 наружных диаметров
Допустимая температура нагрева жил при эксплуатации не более 70оС
Гарантийный срок эксплуатации - 5 лет
Срок службы - не менее 30 лет
Назначение и основные характеристики
Применение:Предназначены для присоединения передвижных машин, механизмов и оборудования к электрическим сетям и к передвижным источникам электрической энергии на номинальное переменное напряжение 0,66 кВ с номинальной частотой до 60 Гц. Служат для фиксированного монтажа силовых цепей, цепей управления и местного освещения на станках и механизмах с повышенными требованиями к гибкости. Применяются для подвижного и неподвижного присоединения к электрическим приборам, аппаратам, стационарным установкам, сборка...ещеТип КПП:контрольный, силовой, управления
Элементы конструкции
Исполнение КПП:гибкий, круглыйМатериал жилы:медные проволоки
Форма поперечного сечения жилы:круглая
Исполнение жил(ы):многопроволочные
Класс жилы по ГОСТ 22483 (IEC 60228):5
Количество жил:3
Сечение жил(ы), мм²:0,75
Изоляция:ПВХ пластикат пониженной пожароопасности
Маркировка изоляции:цветовая
Скрутка:повивная
Внутренняя оболочка:ПВХ пластикат пониженной пожароопасности
Наружная оболочка:ПВХ пластикат пониженной пожароопасности
Условия эксплуатации
Климатическое исполнение:В категорий размещения 2-5, УХЛ категорий размещения 1, 5Минимальная температура эксплуатации, ºС:-50 (стационарная прокладка), 0 (нестационарная прокладка)
Максимальная температура эксплуатации, ºС:50
Относительная влажность воздуха (при +35ºС):0,98
Температура монтажа без предварительного подогрева, ºС:-15
Допустимый радиус изгиба при прокладке, не менее (наружных диаметров):5
Допустимая рабочая температура нагрева жил, ºС:70
Допустимая температура нагрева жил в режиме перегрузки, ºС:90
Максимальная температура нагрева жил при коротком замыкании, ºС:350
Условия прокладки:внешний, внутренний, кабельная канализация, кабельные каналы, трубы
Растягивающая нагрузка при прокладке, Н/мм²:50
Устойчивость к различного рода факторам
Стойкость к внешним факторам:УФ лучамПожарная безопасность
Исполнение в части показателей пожарной опасности:не распространяет горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-LS)Категория нераспространения горения:A
Класс пожарной опасности:П1б.8.2.2.2
Дымообразование при горении и тлении не приводит к снижению светопроницаемости, не более:0,5
Эквивалентный показатель токсичности продуктов горения г/м³, более :40
Электрические характеристики
Номинальное переменное напряжение, кВ:0,66Номинальное постоянное напряжение, кВ:0,91
Частота, Гц:50, 60
Электрическое сопротивление изоляции при температуре 20ºC, МОм*км, не менее:12
