Преимущества

• Отвечают высоким электрическим требованиям, испытательное напряжение 4 кВ
• Экранирование от электромагнитных полей

Области применения

• Производство промышленного оборудования, машиностроение, техника отопления и кондиционирования
• Конвейерные и транспортные системы
• Сервоприводы
• В ЭМС-критической среде
  (электромагнитная совместимость)

Характеристики

• Не поддерживают горение в соответствии с IEC 60332-1-2
• Хорошая стойкость к воздействию химических веществ, см. таблицу Т1 в приложении к каталогу
• Экран в виде оплётки с высокой плотностью,
  незначительное сопротивление связи
  (макс. 250 Ом/км при 30 МГц)

Norm references / Approvals

• На основе стандарта EN 50525-2-51
• В соответствии с EN 50525-2-11 и EN 50525-2-31

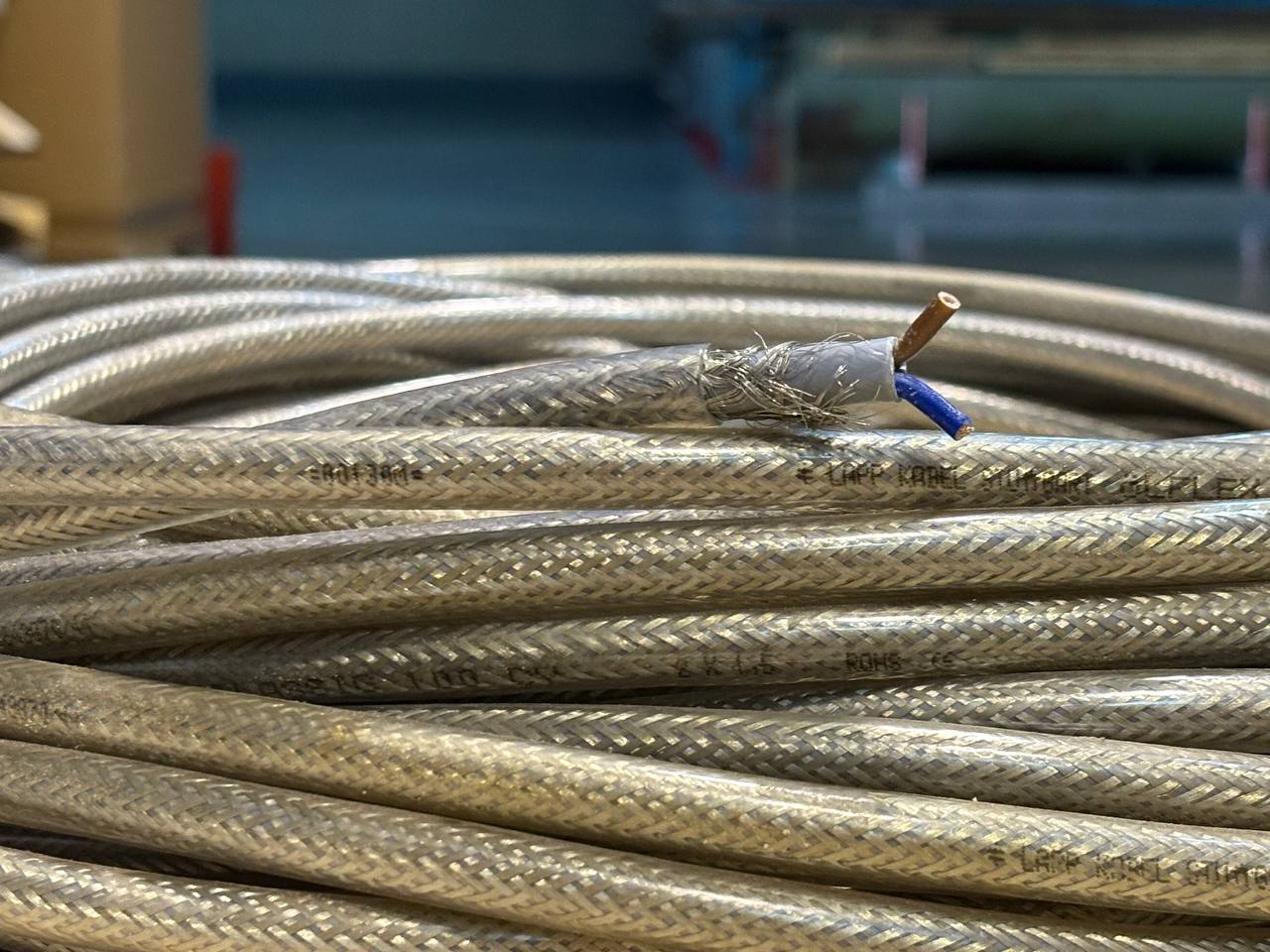

Конструкция

• Жилы из тончайших медных проволок
• Изоляция из специального ПВХ-пластиката (PVC LAPP P8/1)
• Повивная скрутка жил
• Внутренняя оболочка из ПВХ, cерого цвета
• Оплётка из медных луженых проволок
• Наружная оболочка из ПВХ-пластиката, цвет прозрачный

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC001578
• ETIM 5.0 Class-Description: гибкие кабели
•

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC001578
• Описание класса ETIM 6.0: Гибкий кабель
•

Маркировка жил

• До 5 жил: по VDE 0293-308 (табл. T9 в приложении)
• От 6 жил: цветовая маркировка ÖLFLEX® (таблица T7 в приложении)
•

Конструкция жилы

• Класс гибкости 5 по VDE 0295/ IEC 60228
•

Минимальный радиус изгиба

• Ограниченная подвижность: 20 x D
• Неподвижное применение: 6 x D
•

Номинальное напряжение

• U0/U: 450/750 В
  при неподвижном и защищённом применении:
  U0/U: 600/1000 В
•

Испытательное напряжение

• 4000 B
•

Жила заземления

• G = с ж/з жилой заземления
• X = без жилы заземления
•

Tемпературный диапазон

• Ограниченная подвижность: от - 5 до + 70 °C
• Неподвижное применение: от -40 до +80 °C
•
