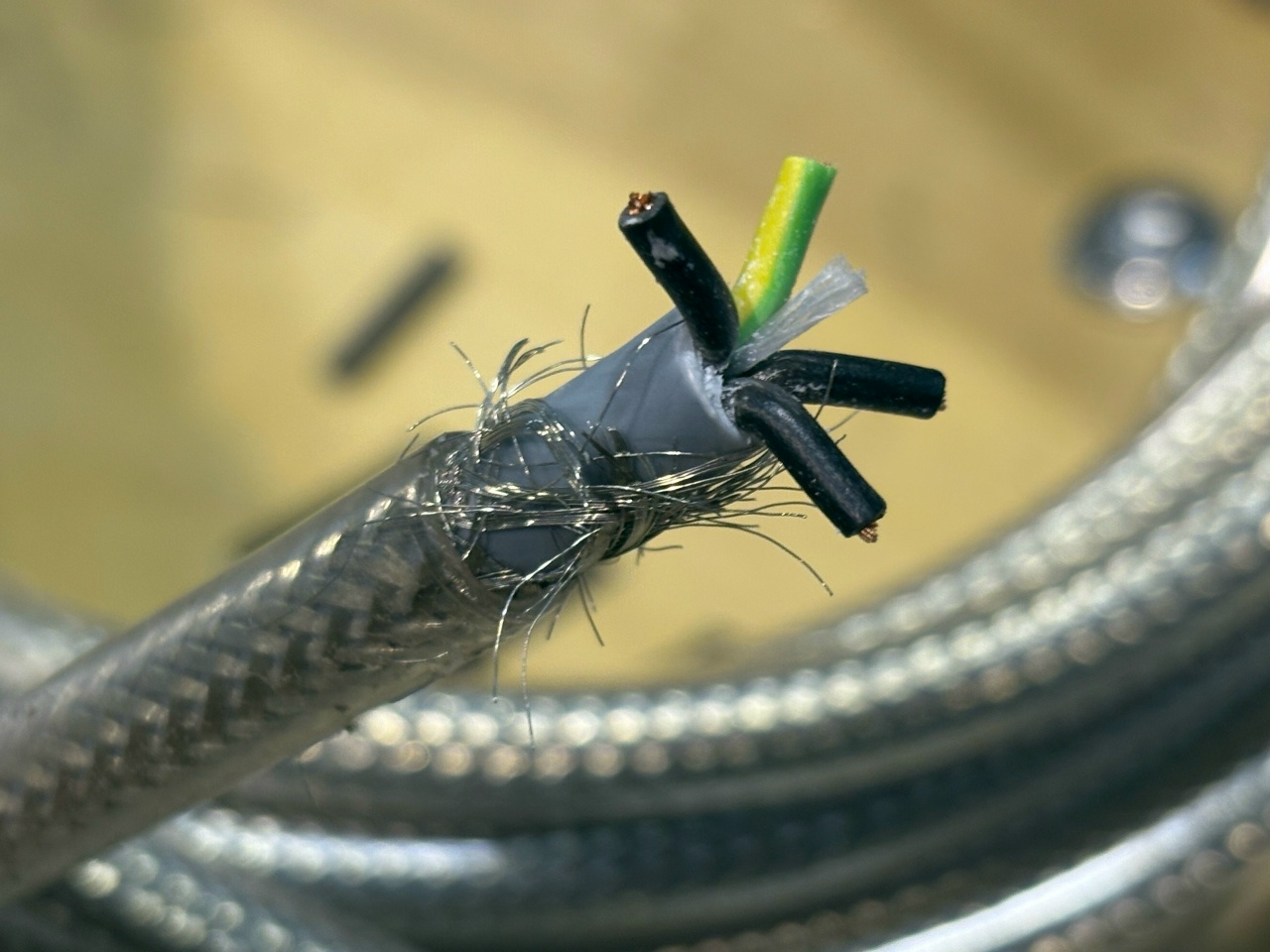

123004 FLEX 10-JZ CY 4G1
В качестве экранированных контрольных и силовых кабелей в цепях, системах и устройствах станков, транспортного оборудования, производственных линий, техники для автоматического регулирования, работающих на номинальные напряжения Uo / U 300/500 В.
Подходит для мобильного применения без повторяющегося движения без растягивающей нагрузки, а также для стационарной установки. Эти кабели могут быть использованы в сухих, влажных или влажных условиях и при нормальных условиях эксплуатации. Могут быть проложены на открытом воздухе с УФ-защитой и соблюдением температурного диапазона.
Технические данные
- Номинальное напряжение Uo / U: 300/500
- Испытательное напряжение: 4 кВ
- Удельное сопротивление изоляции при 70 ° C: 20 мин GΩ x см
- Максимальная температура теплоносителя: + 70 ° С
- Максимальная температура нагрева проводника короткого замыкания в течение 5 с: +160 ° С
Условия эксплуатации
Подвижно: — 15 ° C ** до + 70 ° С; неподвижная прокладка: -40 ° С до +80 ° C
** испытания в соответствии с EN 60811-1-4: на изгиб, удар и удлинение при низкой температуре- монтаж при минимальной температуре: — 5 ° С
- Минимальный радиус изгиба подвижно — 20 D: при фиксированной прокладке — 6 D
- горючесть — устойчивость к пламени BS IEC 60332-1
- Цвет оболочки: прозрачный
Конструкция
- медные проводники класса 5 в соответствии с IEC 60228
- Изоляция: ПВХ соединение типа TI2 УРБ HD 21.1
- Внутренняя оболочка: ПВХ соединение типа ТМ2 УРБ HD 21.1
- Экран: луженая медная оплетка с плотностью 85 ± 5%
- оболочка: ПВХ соединение типа ТМ2 УРБ HD 21.1
Маркировка на кабеле:
FLEX 10 — JZ — / OZ количество жил х сечение RT/LTd
Маркировка изоляции проводов в соответствии с BS EN 50334
FLEX 10 JZ — с желто/ зеленой жилой заземления
FLEX 10 ОЗ — без желто /зеленой жилы заземления
Производство: Gamakabel
